為了與美國碳化物公司的爆破噴涂抗爭，上世紀60年代初期，美國人J.Browning發(fā)明晰超音速火焰噴涂技術(shù)，稱之為"Jet-Kote",并于1983年取得美國專利。近些年來，國外超音速火焰噴涂技術(shù)發(fā)展迅速，許多新型裝置出現(xiàn)，在不少范疇正在取代傳統(tǒng)的等離子噴涂。

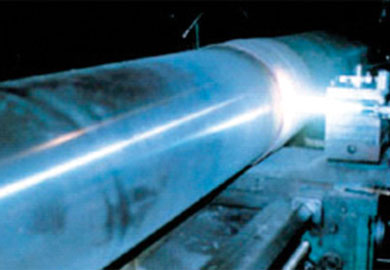

燃料航空煤油與助燃劑(O2)以一定的份額導(dǎo)入焚燒室內(nèi)混合，爆破式焚燒，因焚燒發(fā)生的高溫氣體以高速通過脹大管取得超音速。一起通入送粉氣(Ar或N2)，定量沿焚燒頭內(nèi)碳化鎢中心套管送入高溫燃氣中，一起射出噴涂于工件上構(gòu)成涂層。

在噴涂機噴嘴出口處發(fā)生的焰流速度一般為音速的4倍，即約1520m/s， *高可高達2400m/s(具體與焚燒氣體品種，混合份額，流量，粉末質(zhì)量和粉末流量等有關(guān))。粉末撞擊到工件外表的速度估計為550-760m/s，與爆破噴涂適當。Jet-Kote法之所以能有這么高的速度，關(guān)鍵在于按流體力學(xué)的原理合理規(guī)劃制作了一個噴嘴，稱之為Laval管的脹大管。只要管子規(guī)劃合理，則流體在速度低時，只要通過滿足緊縮，即可在管器某一截面(如AB)到達聲速，過了這一截面后，將取得超音速。

超音速噴涂法具有如下的特色：

①粉粒溫度較低，氧比較輕(這主要是由于粉末顆粒在高溫中逗留時間短，在空氣中露出時間短的緣故，所以涂層中含氧化物量較低，化學(xué)成分和相的組成具有較強的穩(wěn)定性)，但只適于噴涂金屬粉末、Co-Wc粉末以及低熔點TiO2陶瓷粉末;
②粉粒運動速度高。
③粉粒尺度小(10～53>;μm)、分布范圍窄，否則不能熔化。
④涂層結(jié)合強度、致密度高，無分層現(xiàn)象。
⑤涂層外表粗糙度低。
⑥噴涂距離可在較大范圍內(nèi)變動，而不影響噴涂質(zhì)量。
⑦可得到比爆破噴涂更厚的涂層，殘余應(yīng)力也得到改進。
⑧噴涂效率高，操作便利。
⑨噪音大(大于120dB)，需有隔音和防護裝置。

文章由：超音速噴涂、碳化鎢噴涂、陶瓷噴涂chuangmo.com.cn  佛山市澤誠機械制造有限公司整理提供，此文觀點不代表本站觀點
